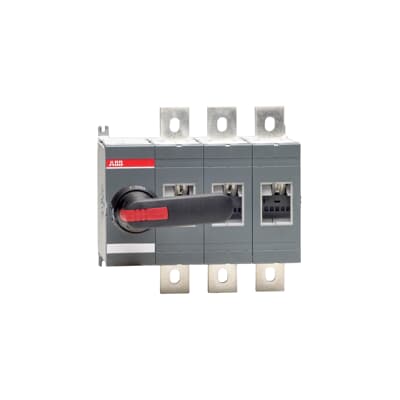

OT630E03P INTERRUPTOR- SECCIONADOR
OT630E03P INTERRUPTOR- SECCIONADOR

OT630E03P INTERRUPTOR- SECCIONADOR

ABB

Ref: 1SCA022718R8940

Descripción

Ejecución como interruptor principal, Ejecución como interruptor de mantenimiento/reparación, Tensión de funcionamiento nominal máxima Ue CA: 1000V, Tensión de funcionamiento nominal: 1000V, Intensidad nominal permanente Iu: 630A, Corriente permanente asignada a AC-23, 400 V: 630A, Corriente permanente asignada con AC-21, 400 V: 630A, Resistencia de corriente nominal de corta duración Icw: 20kA, Potencia de funcionamiento nominal a 400 V CA-23: 355kW, Poder de corte a 400 V: 355kW, Número de polos: 3

Tiempo de Entrega: Tiempo de entrega no disponible

Datasheet 1SCA022718R8940.pdf

Consultar Disponibilidad

Precio

Beneficio exclusivo: Disfruta de un descuento adicional para clientes registrados. Regístrate aquí

Moneda Cant. Precio Subtotal
$USD 1 0,00 0,00
Bs 1 0,00 0,00

Especificaciones del Producto:

Atributo Valor Buscar
Fabricante ABB
Norma que cumple IEC 60947-3
Capacidad de ruptura / corte (kA) corte (kA) Capacidad nominal de cortocircuito condicional (Inc): 100 kA (800 A fusible, 500 V); 80 kA (800 A fusible, 690 V) Capacidad nominal de producción de cortocircuitos (Icm): 80 kA (690 V) Corriente nominal de corta duración (Icw): 20 kA (1 s)
In en Amp (al aire) 630 A (corriente térmica convencional de aire libre Ith y corriente térmica convencional Ithe totalmente cerrado)
Voltaje máximo de operación 1000 V (tensión de funcionamiento nominal máxima Ue CA y tensión de operación del circuito principal)
Serie OT630E03P / OT630 (Switch-disconnector)
Frame OT630 (630 A)
Grado de Protección IP65 (asa y eje); IP00 (frontal del interruptor)
Nro. de polos 3
Modo de montaje Montaje en base (base mounting)
Función de protección y control Seccionador principal y de mantenimiento/reparación. Desconexión segura de circuitos eléctricos.
Tipo de accesorio Interruptor-seccionador (Switch-disconnector); accesorios opcionales: contactos auxiliares, ejes, asas
Interfase con el usuario Asa frontal tipo pistola, negra, con posibilidad de enclavamiento y bloqueo
Presentación Nuevo y por Unidad
Tipo de mando Frontal, con asa y eje incluidos (mecanismo tipo pistola, negro, IP65, enclavamiento de puerta y bloqueo en OFF)
Indicación de estado Posiciones ON/OFF claramente marcadas en el asa
Usos y aplicaciones Distribución de energía en edificios residenciales, industriales, HVAC, bombeo, data centers, fotovoltaico
